Монтаж теплових насосів під ключ
З кожним днем вартість електрики, газу та різної сировини для систем опалення зростає. Ми йдемо в ногу з часом і пропонуємо вам найвигідніший на сьогодні спосіб опалення заміського будинку, котеджу або будь-якого промислового приміщення за допомогою теплових насосів.
Окрім продажу теплових насосів надаємо такі послуги:
- встановлення теплових насосів під ключ
- монтаж теплових насосів повітря-вода
- монтаж теплових насосів повітря-повітря
- монтаж ґрунтових теплових насосів
- встановлення фанкойлів
Етапи встановлення теплових насосів
Встановлення теплового насоса для опалення відрізняється від інших джерел тепла. Існують інженерні та технічні особливості, які необхідно дотриматися при монтажі. Саме тому проектування та встановлення системи опалення на основі теплового насоса слід довіряти винятково досвідченим фахівцям. Якщо вам потрібна установка теплового насоса в Дніпрі або в іншому місті України, звертайтесь до нас будь-яким зручним способом. Спеціалісти “ТЕПЛОВІ НАСОСИ ДНІПРО” дадуть відповіть та рекомендації на будь яке запитання.
Виїзд спеціалістами на об'єкт для узгодження деталей.
Надаємо кошторис з вартістю необхідних робіт з монтажу.
Виконаємо встановлення теплового насоса та дод. обладнання.
Зробимо налаштування обладнання. Навчимо користуватися системою.
Загальні поради щодо монтажу
- Для стабільної роботи теплонасосів важливою є безперебійна подача електрики. Тому бажано мати аварійне джерело живлення (генератор).
- Проводка всередині приміщення має бути хорошого перерізу, щоб без проблем могло витримувати постійну роботу компресора та циркуляційного насоса опалення.
- Чим ближче до теплового насоса розташований зовнішній теплообмінник, тим краще. Це знижує теплові втрати.
- Місця всіх з’єднань зовнішнього теплообмінника треба ретельно перевіряти на предмет протікання. Особливо це стосується систем «вода-вода» та «ґрунт-вода», які після монтажу проблематично обслуговувати.
- Якщо немає відповідного досвіду, краще довірити монтаж теплового насоса фахівцям.
Скільки коштує установка теплового насосу
- Тип (повітря-вода або геотермальний насос)
- Потужність обладнання
- Якого виробника тепловий насос ви вирішите встановити.
- Що покажуть інженерно-геологічні дослідження ділянки: властивості ґрунту, наскільки глибоко залягають ґрунтові води, можлива глибина буріння свердловин, їхня кількість (у разі встановлення геотермальних насосів).
- Який ступінь автоматизації системи потрібний і т.д.
З цих факторів і багатьох інших особливостей складається вартість установки теплового насоса. Щоб дізнатися точну ціну на монтаж, зв’яжіться з нашими фахівцями і ми надамо вам розрахунок кількох можливих варіантів.
Монтаж теплового насосу «повітря-вода» та «повітря-повітря»
Завдання зовнішнього контуру в цих системах опалення виконує блок із вентилятором, через який повітря з низькопотенційним теплом подається на другий контур. Залежно від моделі повітряні теплонасоси можуть бути у форматі моноблоків або спліт-систем.
У моноблочному типі всі вузли поєднані в одному корпусі. Це означає, що змонтувати потрібно лише один елемент. Варіантів розміщення моноблоків два:
- внутрішнє;
- зовнішнє.
При внутрішній установці спочатку потрібно вимірювати розмір вентиляційної сітки на корпусі моноблока. Якщо таких ґрат кілька – заміряти відстань між ними. Відповідно до отриманих розмірів у зовнішній стіні котельні потрібно зробити отвори. Вони служитимуть припливними каналами, якими повітря подаватиметься на вентилятори моноблока.
Після того, як канали зроблено, можна встановлювати сам моноблок. Закріплюється він усередині будівлі, вентиляторними ґратами назовні. Важливо чітко зіставити вентилятори та попередньо зроблені канали у стіні. Місце з’єднання стіни та корпусу потрібно герметизувати та утеплити, щоб у котельню не проникав холод. На цьому монтаж закінчується.
У другому випадку моноблок встановлюється на вулиці. Для нього потрібно вибрати максимально вітряне місце. Це може бути ділянка біля заміського будинку, його дах чи окремі конструкції. Важливо, щоб блок був віддалений від внутрішньої системи не більше ніж на 20 метрів. Чим ближче – тим краще. При розміщенні на ділянці для моноблоку треба передбачити п’єдестал із настановним майданчиком на висоті 20-30 см від землі. Під моноблок бажано встановити амортизатори або гумову прокладку, що компенсує вібрації. Корпус моноблоку та труби, що йдуть від нього до будинку, обов’язково утеплюються.
Монтаж ТН у форматі спліт-системи такий самий, як і при встановленні побутового кондиціонера. Тобто зовнішній блок розміщується на вулиці або кріпиться до стіни будинку і трубками з’єднується з внутрішнім блоком, встановленим у приміщенні котельні. Як і в інших випадках місце входу труб обов’язково утеплюється.
Після того, як зовнішній теплообмінник буде встановлений (незалежно від джерела енергії) труби “подачі” та “обратки”, що відходять від нього, потрібно завести в будинок з обов’язковим утепленням місця входу. Тепловий насос оптимально встановлювати на цокольному або на першому поверхах. Бажано, щоб відстань від зовнішнього теплообмінника до самого теплонасоса була мінімальною.
Після підключення колектора до теплонасоса можна розпочати складання внутрішнього контуру опалення. На цьому етапі відбувається встановлення радіаторів, проводяться магістралі, підключається система теплої підлоги. На “звороті” потрібно обов’язково встановити:
- розширювальний бак;
- фільтр;
- циркуляційний насос необхідної продуктивності.
Після цього магістраль підключається до теплового насоса та опалювальний контур замикається.
Монтаж геотермальних теплових насосів
Горизонтальний колектор
Вертикальний колектор
Занурення у водойму
Монтаж теплового насосу «грунт-вода»
Для ефективного поглинання ґрунтового тепла такому тепловому насосу потрібен теплообмінник із труб, заповнених спеціальною рідиною. Теплообмінник може розташовуватися горизонтально та вертикально. В обох випадках застосовуються пластикові труби, не схильні до корозії.
При розрахунку необхідної довжини теплообмінника необхідно врахувати, що 1 метр труби поглинає до 70 Вт тепла. Тобто якщо для опалення будинку потрібно 14 кВт тепла, довжина труб теплообмінника складе 200 метрів. Крім того, передбачити 10-20% запас, який допоможе компенсувати різні втрати.

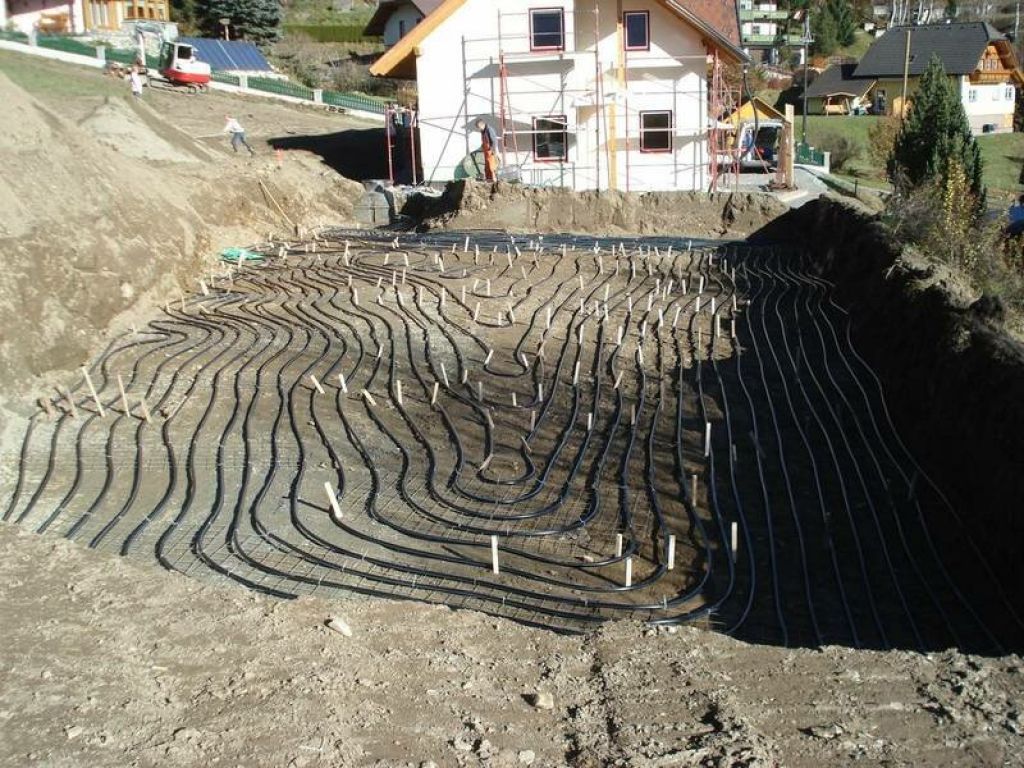

Для розміщення горизонтального теплообмінника-колектора потрібно підготувати котлован завглибшки від 2 метрів. Його дно потрібно вирівняти, після очистити від каменів, що стирчать, і всього, що може пошкодити труби, що прокладаються. Після цього можна розпочинати прокладання теплообмінника. Залежно від потрібної довжини труб можна використовувати декілька видів укладання:
- спіраллю. У такому разі труба розкладається по підготовленій площі витками в один шар. Такий варіант допомагає економити площу, але дещо знижує теплопровідність;
- “змійкою”. Труба укладається послідовно з однаковою відстанню між прямими ділянками – щонайменше 20 див.
Після укладання труб їх попередньо закріплюють, щоб унеможливити зсув під час закопування. На поверхню землі виводяться початок і кінець труби, які будуть «подачею» та «зворотом» зовнішнього теплообмінника. Для прокладання «подачі» та «обратки» від теплообмінника до теплонасоса в будинку треба викопати траншеї завглибшки від 50-70 см.
Після завершення укладання труб теплообмінник можна закопати, попередньо переконавшись у герметичності всіх стиків та з’єднань.
Важливо! На ділянці, де закопано горизонтальний теплообмінник, не можна зводити капітальні споруди і висаджувати рослини з великою кореневою системою.

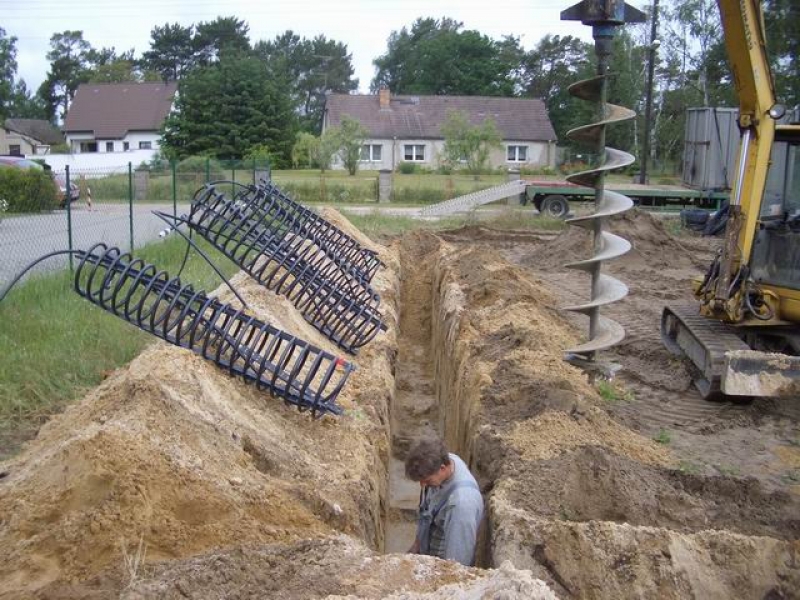

Цей спосіб передбачає розміщення теплообмінника в спеціально підготовлених свердловинах. Їх глибина та кількість залежатиме лише від потрібної довжини теплообмінного контуру. При цьому оптимальний діаметр свердловин – 20 см. Якщо використовується варіант з декількома свердловинами, відстань між ними повинна бути не менше 1 метра, а виконані вони повинні бути у напрямку один від одного.
У свердловини труби укладаються спіраллю з рівною відстанню між витками. На поверхню також виводяться лише «обратка» та «подача», які траншеями заводяться будинок. Після цього теплообмінник закопується.
Для такого варіанта розміщення не потрібно багато місця, тому він підійде для організації опалення заміських будинків навіть із невеликими присадибними ділянками.
Монтаж теплового насосу «вода-вода»
Як і в системах «грунт-вода», теплові насоси «вода-вода» поглинають низькопотенційне тепло за допомогою теплообмінного контуру з робочою рідиною, що циркулює по ньому. Для створення контуру використовуються стандартні поліетиленові труби. При цьому джерелом тепла для такого обладнання можуть бути:
- відкриті водойми;
- свердловини чи колодязі.
Для цього варіанта підходять водоймища площею водного дзеркала від 200 квадратних метрів та глибиною від 3 метрів.

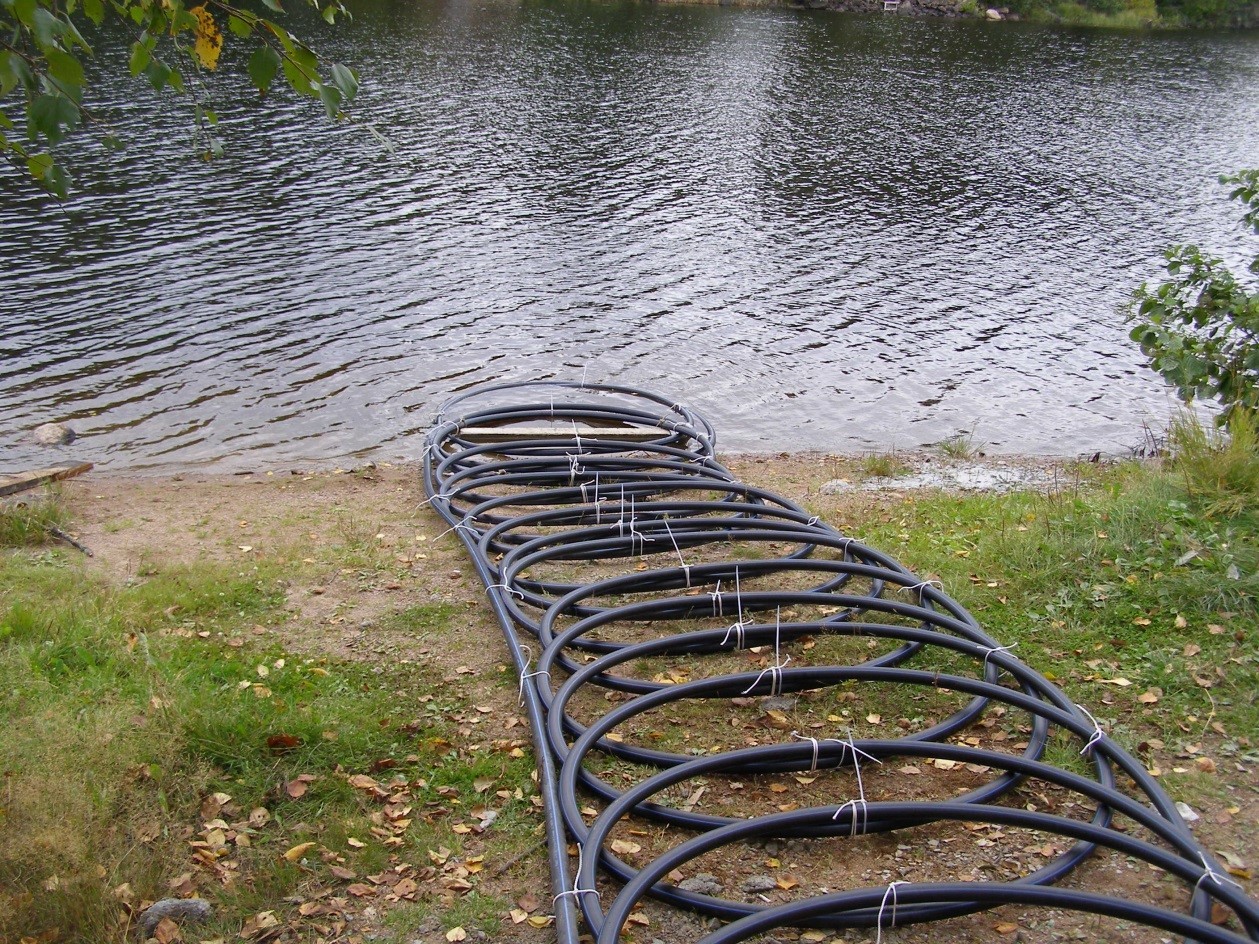

З труб збирається колектор у вигляді “змійки” або спіралі, поміщається на дно водоймища і обов’язково зміцнюється вантажами або глибоководними фіксаторами. Колектор важливо розмістити не біля берега, а на глибині від 3 метрів, де температура води завжди приблизно однакова.
Крім того, труби заводяться у водойму і виводяться з нього по поглиблених траншеях. Це допоможе захистити їх від «вмерзання в лід» та швидкого руйнування. Цими ж траншеями «подача» та «обратка» заводяться до будинку.
Послідовність дій при розміщенні теплообмінника «вода-вода» у свердловини або колодязі така сама, як при встановленні вертикального теплообмінного контуру (зонда).
При цьому попередньо потрібно перевірити, чи достатній рівень грунтових вод.

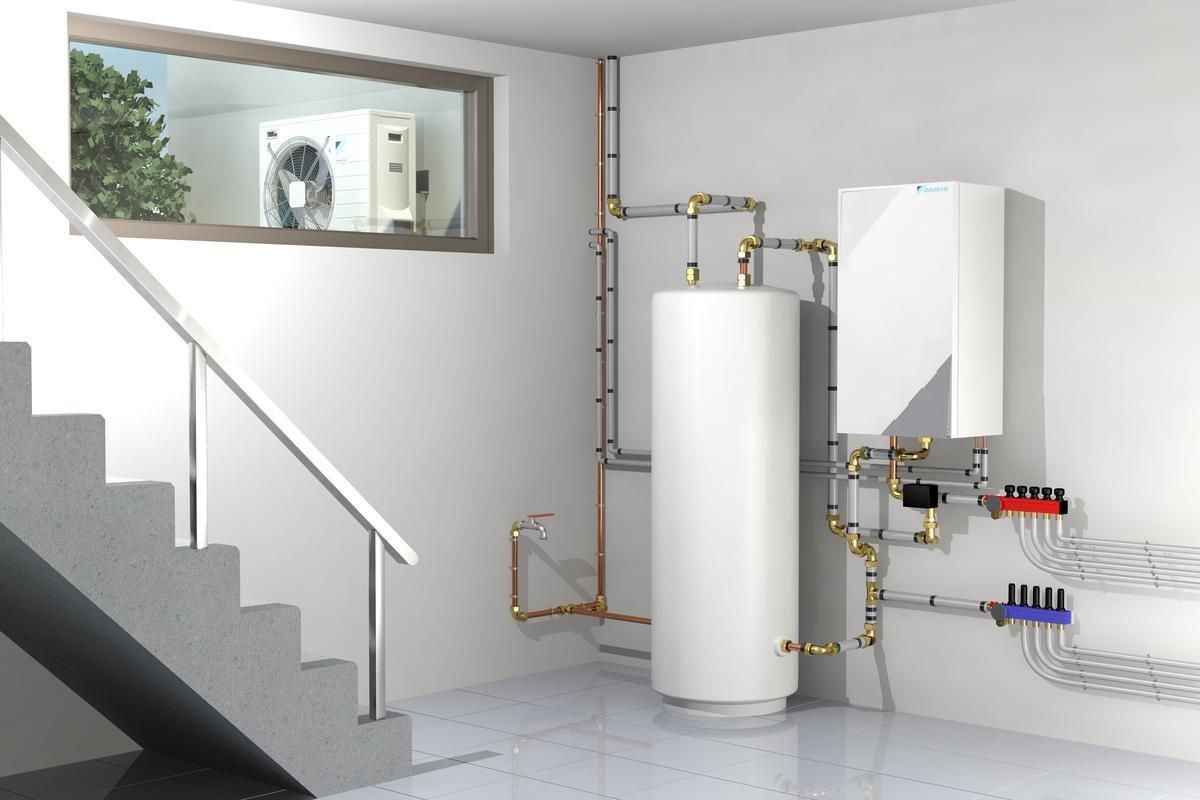

Встановлення ТН усередині приміщення

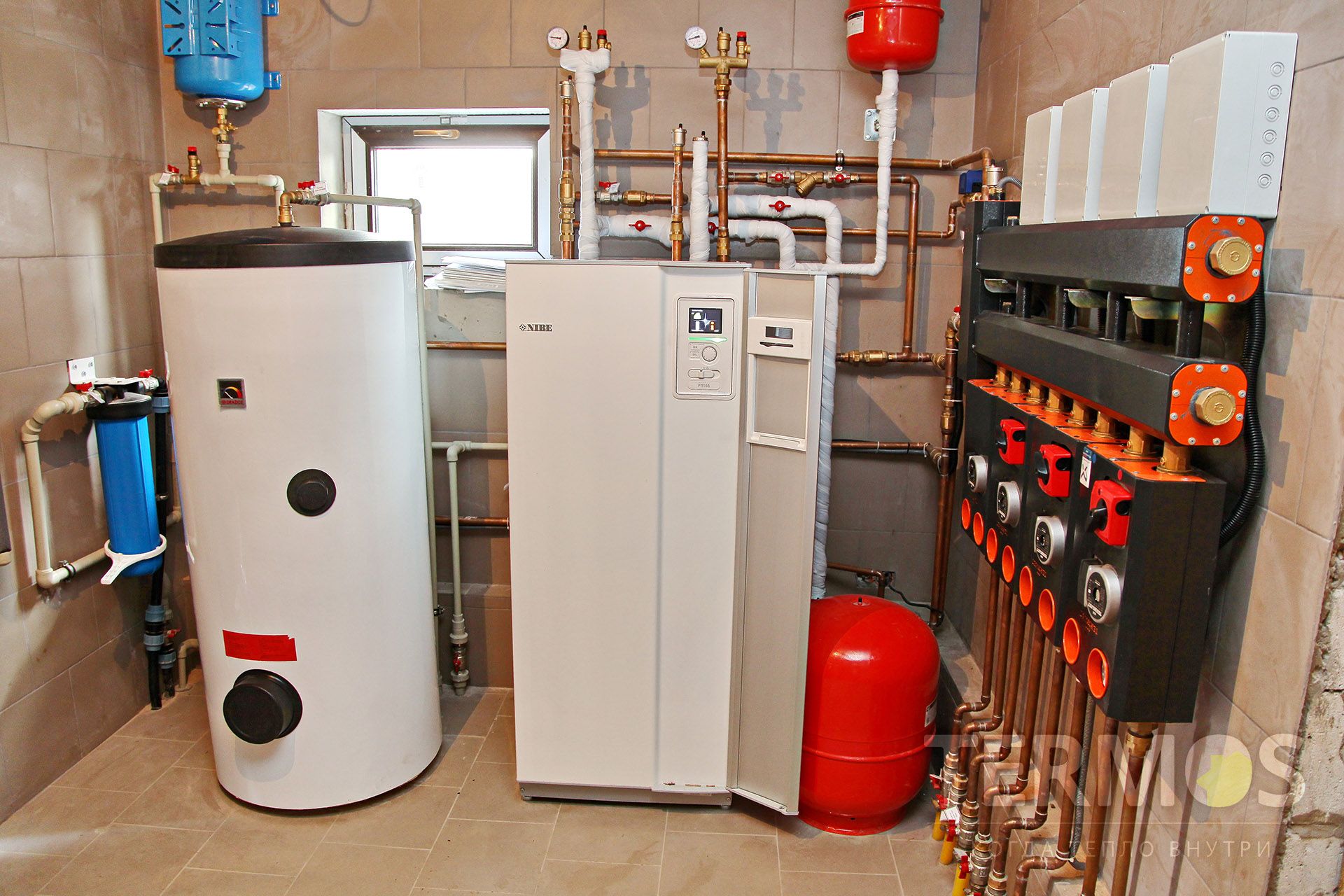

Після того, як змонтований зовнішній контур будь-якого з типів теплового насоса і труби від колектора заведені в будівлю, відбувається монтаж (обв’язування) самого теплонасоса і супутнього обладнання: буферна ємність, бак-акумулятор, розширювальний бак, циркуляційні насоси, модулі керування кількома контурами. тепла підлога, радіатори, басейн, бак-ГВС та ін.).
Слід враховувати, що для коректної роботи обладнання, необхідне підведення кабелю живлення відповідного перерізу, потужності і стабільності по напрузі. Більшість виробників моделі потужністю 15 кВт і більше випускає тільки в 3-х фазному виконанні.
Пуско-налагоджувальні роботи
До цих робіт належать такі операції:
- підключення та налагодження автоматики;
- регулювання балансувальних клапанів геоконтурів;
- встановлення робочих параметрів системи; програмування температурних режимів роботи.
Особливості функціонування теплонасосу
Роботу теплового насоса повністю автоматизовано. Щоб запустити, достатньо натиснути кнопку. Принцип роботи теплового насоса подібний до функціонування холодильника. Тільки ціль цього обладнання не охолоджувати, а прогрівати простір. Термін експлуатації компресора сягає 25-30 років. Термін служби геоконтурів – 80-100 років.
Замовити встановлення теплового насоса в Дніпрі.
Якщо ви збираєтеся купити або вже придбали тепловий насос – ми допоможемо з установкою та налагодженням обладнання. Звертайтесь до нас будь-яким зручним способом: за телефоном 067-884-84-00, через форму зв’язку на сайті або напишіть нам viber або telegram.
Ми проконсультуємо вас з усіх питань, порахуємо вартість встановлення та виконаємо монтажні роботи у Дніпрі та Дніпропетровській області.
